压风自救装置的安装要求

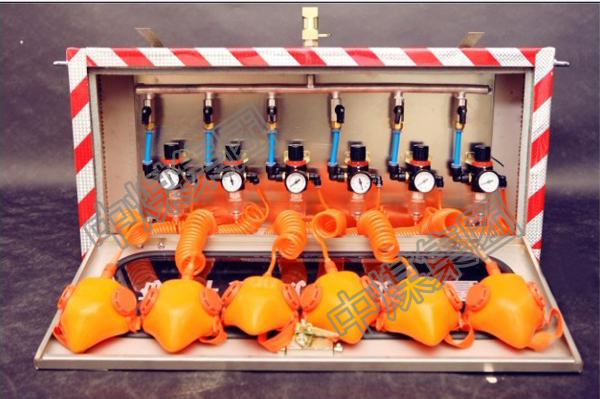

中煤集团压风自救装置公司研发制造的压风自救系统是矿山救援中常用的产品之一，压风自救系统主要由空气压缩机、送气管路、阀门、汽水分离器、压风自救装置（包括减压、节流、消噪声、过滤、开关等部件及防护袋或面罩）等组成。空气压缩机安装在地面，供风量满足井下发生灾变时需求并保证至少1台备用，各种安全保护装置齐全。

1、压风自救系统安装在掘进工作面巷道和回采工作面巷道内压缩空气管道上，安装地点应在宽敞、支护良好、没有杂物堆的人行道侧，人行道宽度应保持在0.8m以上，管路安装高度应距底板0.5m，便于现场人员自救应用。压风自救系统下面不得有水沟无盖板或盖板不齐全的现象。

2、煤巷掘进工作面自掘进面回风口开始，距迎头25～40m的距离设置一组压风自救装置，其数量应比该区域工作人员数量多2台，然后每50m设置一组压风自救装置，每组数量为5～8台（安装图见图1）；岩巷掘进工作面距迎头100～300m安装一组压风自救装置，其数量应比该区域工作人员数量多2台，迎头向外每隔100m和放炮撤人地点各安装一组压风自救装置，每组数量为5～8台。

3、回采工作面回风巷在距采面回风巷上安全出口以外25～40m范围内设置一压风自救装置，其数量应比该区域工作人员数量多2台，向外有人固定作业地点安装一组压风自救装置，其数量为5～8台；进风巷在距采面下安全出口以外50～100m范围内设置一组压风自救装置，其数量应比该区域工作人员数量多2台；工作面回风巷反向风门外放炮警戒位置设置一组压风自救装置，其数量为5～8台。

4、压风自救系统的管路规格不小于：压风自救主管路（矿井一翼主压风管路）为φ150mm；压风自救分管路（采区主压风管路）及岩巷掘进工作面为φ75mm；煤巷掘进工作面、回采工作面为φ50mm。管路敷设要牢固平直，压风管路每隔3m吊挂固定一次，岩巷段采用金属托管配合卡子固定，煤巷段采用钢丝绳吊挂。压风自救系统的支管不少于一处固定，压风自救系统阀门扳手要在同一方向且平行于巷道。

5、在主送气管路中要装集水放水器。在供气管路进入与自救系统连接处，要加装开关，后边紧接着安装汽水分离器。

6、空气压缩机可采用移动式或在其供风水平以上两个水平的进风井井底车场安全可靠的位置安装，但地面至少应设置一套空气压缩机，其供气量应能保证井下人员使用，并能在10min内启动。

7、压风自救系统阀门应安装齐全，能保证系统正常使用。进入采掘工作面巷口的进风侧要设有总阀门。
