矿井压风自救装置的分析方法

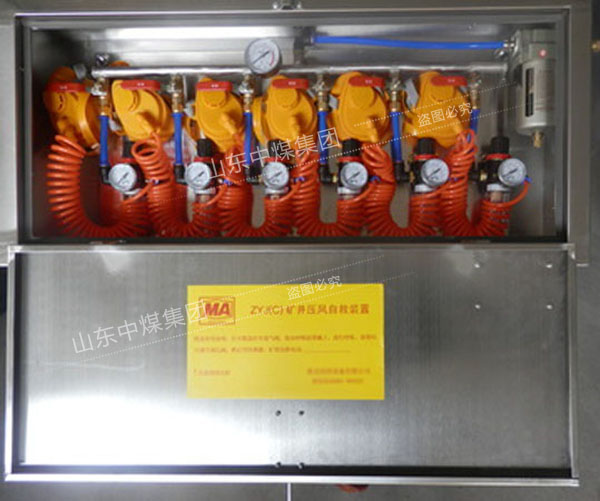

目前常用的矿井压风自救装置一般由压气管路8、进气开关9、减压器10、防护袋11等部分组成，如图2所示。减压器是本装置的关键，其作用是对压气进行减压(可调节)、消除噪声、过滤净化压气，保证输入压气新鲜清洁，使避灾人员感到舒适和稳定情绪。减压器能将0. 3 0. 7MPa 的压气减压到0. 09 MPa以下，供避灾人员使用，通气量可在150 200L/min范围内调节。

矿井压风自救装置减压器的过滤装置一般是用铜基粉末冶金材料制成，化学性能稳定，防腐而不生锈，压气通过其微孔溢出，同时对压气进行降压、过滤净化和降低噪声。现有自救装置的工作原理是当煤矿井下出现煤与瓦斯突出预兆或突出时，避灾人员立即到达安装自救装置处，解开防护袋，打开供气开关，然后迅速钻进防护袋内，压气管路中的压气经减压阀节流减压后的新鲜空气充满防护袋，其压力达0. 09MI^左右，对袋外空气形成正压力，而袋外有害空气压力低，则不能进入防护袋内，避灾人员不致受到有害空气的侵害。

为此，特意提供一种矿井矿井压风自救装置，通过对减压阀的改进，使其同时具备减压、过滤、除冷凝水、压力显示和开关功能，达到提高自救装置使用的安全性和舒适性的目的。本实用新型的矿井矿井压风自救装置，包括与井下压风管道连通的减压阀和与减压阀的出口连通的呼吸面罩，减压阀与井下压风管道之间设置有进气开关，所述减压阀包括压力表、阀体、设置于阀体内的减压装置和过滤装置，所述阀体下方设置有与阀体内部连通的除冷凝水装置。
