压风自救系统的特点及适用范围

技术原理

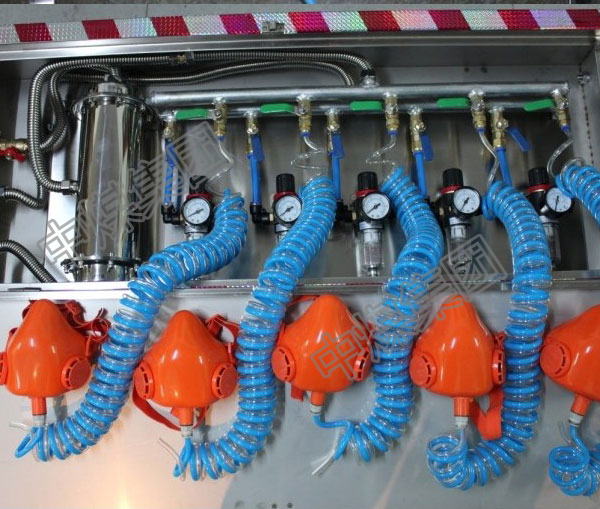

（1）动作原理 　压风自救装置由盒体、送风器、卡箍、波纹软管、紧固螺母和半面罩组成。盒体用螺母固定在工作面支架上，装置使用时将箱盒盖打开，取出半面罩并佩戴好，波 纹管随之伸直，转动送风器外套打开气阀，压风经送风器内部的调节阀、过滤装置、波纹软管至半面罩输送给避灾工人，供风能力为100L/min。送风器同时 具有开关、节流、减压、消音的功能，因而送给的压风清洁，工人呼吸后感到舒适。
（2）安设地点与方式 　压风自救装置安设在距采掘工作面25～40m的采区巷道、 综采工作面、高档普采工作面、爆破员操作起爆器的地点、警戒人员及撤离人员的位置。在采掘工作面的回风巷中有人作业处，每隔50 m安设一组压风自救器，每组压风自救系统一般可供4～8人使用，压缩空气供风量每人不得少于0.1 m3/min。 　综采工作面压风自救系统由压风自救装置、管路、放水器、气水分离器组成。综采工作面的主管采用气压胶管，敷设在液压支架两个立柱后面的底座上，自救装置 和支管安装在液压支架顶部，主管及自救装置均随移架而前移。压风管路中的水通过放水器放水，气水分离器过滤压风管路中的油蒸气及铁锈渣.过滤干净的压风经 支管进入压风自救装置。 　高档普采工作面压风自救系统与综采工作面相似，不同的是：工作面主管采用钢丝编织的高压胶管，敷设在刮板输送机采空区侧的电缆槽内，不随机前移，连接自 救装置的支管通过自封快速接头与主管连接，以便于回柱时人工将自救装置转移至靠煤壁一排单体液压支柱上。

特点及适用范围

在长距离掘进煤巷中，应每隔50m设置一组压风自救装置，其他地 点只设一组。每组有6～8个压风自救装置，压风自救装置通过支管、四通、球阀与压风管路相连。 　采煤工作面紧急供风装置固定在采空区一侧，供风压为0.2～0.24MPa，空气经过滤净化后进入送风器。采煤工作面的供风主管采用有双层金属包皮的软 管，在软管上每隔9m有一个送风器，供风量为30L/min。 　为保证压风自救系统供风可靠，系统尽量采用同时与进风巷、回风巷压风管路连接的连环方式。
装备配置

气阀将压风直接排向大气时，其噪声可能达到100～200dB，采用铜粉末冶金件(孔隙目数45～55)作吸收型消声器，可将噪声降低到环保规定的85dB以下，同时起到净化空气的作用。
